GCJB-1 主机参数检测板
GCJB-1主机参数显示箱采用微处理器设计,主要用于主机或辅机的模拟量参数的显示,工作电压DC24V输入端口RS485.

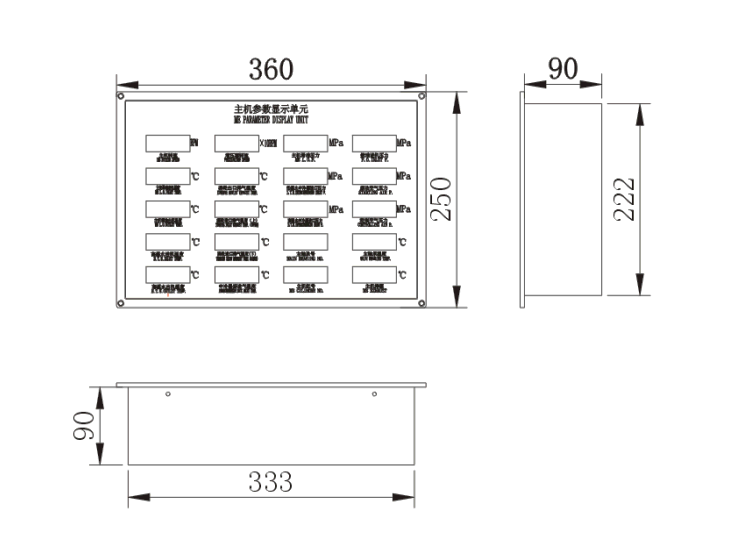

外形图:
功能:
以LED形式显示一下内容:
a.主机转速
b.增压器转速
c.主机滑油压力
d.燃油进机压力
e.主机滑油进机温度
f.涡轮出口排气温度
g.低温水中冷器进口压力
h.启动空气压力
i.主机滑油出机温度
j.涡轮进口排气温度(上)
k.高温水中冷器进口压力
l.控制空气压力
m.高温水进机温度
n.涡轮进口排气温度(下)
o.主轴承温度
p.高温水出机温度
q.中冷器后进气温度
r.主机排气温度
技术参数:
1.工作电压:DC24V(±20%)1A
2.环境温度:-10℃~+55℃
3.相对湿度:≤RH95%(+40℃)
4.电磁兼容性能:设备中有严密的抗干扰措施,满足相关规范要求
5.设备具有防振及防潮湿、防盐雾、防霉菌的措施
6.报警输出类型:无源触点
7.触点最大容量: DC36V/1A
8.防护等级:IP22
9.该产品符合国际电工委员会IEC-92-230标准及我国现行《钢质海船入级建造规范》,满足国际海上人命安全公约(SOLAS)
