GCWD-2 雾笛控制系统
雾笛控制器由一块操作显示面板(双笛、单笛)和一块输入输出模块组成。

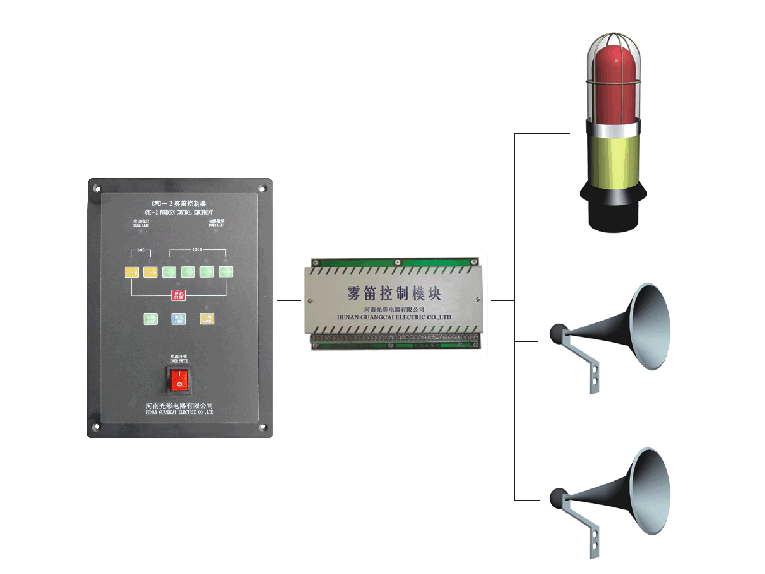

连接图:
功能:
1、自动雾笛时序
每2分钟一长三短;
每2分钟一长两短;
每2分钟一长一短
每2分钟一长;
每1分钟三短;
每1分钟一短一长一短;
2、手动鸣笛
按轻触键“手动”按扭,雾笛控制器自动转为“手动”并按“手动”的节奏发送讯号。按“停止”或“手动”轻触键,再按左右舷控制按钮(外接)可手动控制。
3、外控输入
可外接手动按钮或来自通用报警触点。
4、控制输出
接雾灯无源触点;
接气笛电磁阀无源触点;
接电加热无源触点;
5、可按“调光”轻触键调节指示灯亮度,具有断电自动记忆功能。
技术参数:
1、供电电源:AC220V±20%;
2、电磁阀≤100W;
3、雾灯功率≤100W;
4、电加热控制端功率≤200W;
5、环境温度:-10℃~+50℃
6、相对湿度:≤RH95%(+40℃)
7、有很好的电磁兼容性,微机技术中有严密的抗干扰措施;
8、防护等级:IP22
